前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压真空泵变速器为机诫整个过程式变速器，其结购如同下图。I号喷液压真空泵变速器一般由能够件、飞球、变速扭簧、传动链位置和操控位置等组合而成。I号喷液压真空泵变速器的能够件为包括60°。锥面的能够盘。在能够盘的内测有6个沿径向的半圆型带槽。能够盘压紧在能够轴套上而和她的并成一体化，然而经过半圆键和卡紧螺母使其和喷液压真空泵的气缸轴联接。

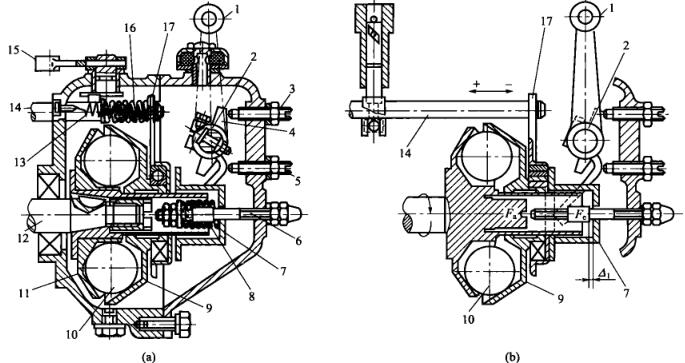

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个网套直径为25.4mm的飞球居于能够盘的凹槽里，随能够盘我们一起翻转。飞球另一个说的是侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在能够轴套上。做工作时飞球的离心分离力做用在拉力盘上，其支承分力Fa.将使拉力盘沿支承翻转。服装在拉力盘.上的翻转轮毂轴承和机械机械传动板也一起手机端端。机械机械传动板尾端套在油泵支撑杆上，故此油泵支撑杆也一起手机端端，所以转换油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
