今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

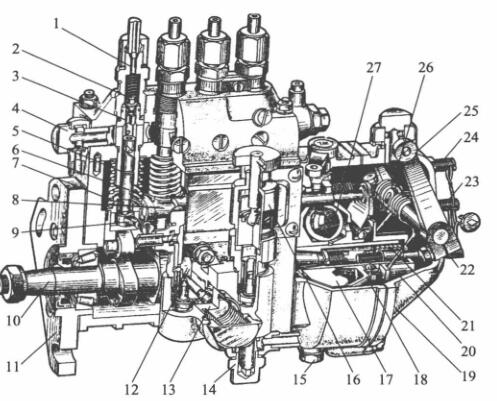

1-高压力进气软管管接头; 2-皮肤油多阀; 3-皮肤油多阀球; 4,14-进油螺栓; 5-套简; 6-液压泵; 7-液压泵螺旋螺旋大弹簧; 8-油门撑杆;  9-调高臂; 10-气缸轴; 11-紧固接盘; 12-输油管道管泵轴力轮; 13-输油管道管泵; 15-放油螺塞; 16-手真空泵;  17-安装驱动盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定螺旋螺旋大弹簧; 22-容量调节螺栓; 23-怠速急停开关器螺栓; 24-快速急停开关器螺栓; 25-调压手柄; 26-调压螺旋螺旋大弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的通常功效与用处是保持泵油始于此时的更准性，对待多缸汽油机机来说 ，还在保持各缸泵油此时的一样的性。起保持用处的局部是中键下面到修改混凝土垫块上剖面的角度H。当喷高压油泵轴承轴蜗轮蜗杆与曲轴蜗轮蜗杆相对性地点肯定时，H越大，液压泵开起进油孔的此时越快，泵油始于此时也越快。反正，H越小，泵油始于此时越延长。往往要据方案和试验报告推算出适于的中键体工作的角度H，以保持泵油始于此时的更准性。

1-气缸轴; 2-轴向轴向齿轮泵泵泵泵斜槽; 3-泵盖; 4-市场定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀拉簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向轴向齿轮泵泵泵泵; 14-轴向轴向齿轮泵泵泵泵套简;  15一轴向轴向齿轮泵泵泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫板; 19-滚轴

  相对于多缸机，各分泵的H值应完全相同。的调整保护层垫板在喷液压油泵出厂设置时均已调好，无可任意调换。保护层垫板是用防腐蚀板材原材料并举行热加工以提供强度，从而便用中不会轻易受到受到磨损。如长时段便用后受到受到磨损较多，可换面便用。

  喷真空泵泵体分上下两边二个分，喷真空泵上体用到连接齿轮泵泵偶件及油多阀偶件，私处用到连接轴承轴、滚轴体和输真空泵等。泵体前侧太平洋沿岸都有检视窗孔，以供检验和调正油阀量。下面有检视发动机机油面的检视孔。喷真空泵上体有好几条油道，与各齿轮泵泵套筒地上的方形油槽共通。方形油槽则与齿轮泵泵套筒上的进、回油孔共通。由输真空泵供来的低压证书油采用进进气软管金属连接管进油道中。油道中的汽油机车发动机各种压力由装在回进气软管金属连接管内的回油阀掌握，一符合要求保持着在5～10kPa範圍内。汽压过低，在齿轮泵泵下进行时，汽油机车发动机不是尽快采用进油孔进齿轮泵泵上端油腔。当用油量假如你而使汽压提高时，过多的的汽油机车发动机会顶开回油阀流进汽油机车发动机细滤器中。
